Alarmierungsstrategien

Für jedes Gebäude die richtige Lösung.

Alarmierung in Gebäuden

EN54-3 und EN54-23

Die akustische und optische Alarmierung in Gebäuden ist ein wesentlicher Bestandteil des Brandschutzkonzeptes gemäß DIN 14675-1 und die Grundlage für eine zuverlässige Evakuierungsstrategie.

Zertifizierte und qualitativ hochwertige Alarmgeber ermöglichen eine sichere, objektabhängige Planung und Umsetzung. Busfähige und/oder konventionelle optische und akustische Alarmgeber bieten, in Verbindung mit den Systemen für die dezentrale Spannungsversorgung, eine hohe Flexibilität für jeden Anwendungsbereich.

Das Ziel ist die Gewährleistung einer dauerhaften, unterbrechungsfreien und eindeutigen Alarmierung über einen ausreichenden Zeitraum. Die rechtlichen Anforderungen sind in der Musterleitungsanlagenrichtlinie (MLAR) festgelegt.

Spotlight

Projektierung

Bürogebäude

Modernste Branderkennung und adressierbare akustisch/optische Alarmierung über die Ringleitung Loop3000.

  • Bis zu 126 Teilnehmer auf einem Loop möglich
  • Bei den busfähigen Signalgebern Conus II und Conus II SF kann die maximale Anzahl der Loopteilnehmer für 126 Signalgeber pro Loop3000 genutzt werden.
  • Unterbrechungsfreie Alarmierung (akustisch/optisch) durch eingesetzte 8-Jahres Batterie.

Bürogebäude mit Lager

In Gebäuden mit mehreren Gebäude- bzw. Brandabschnitten, kann je nach Anforderungen und Objektvorgaben auf ein E30-Funktionserhalt bei der Verkabelung verzichtet werden. Die busfähigen Signalgeber werden im Störungsfall unterbrechungsfrei durch die integrierte Energiequelle versorgt.

  • Busversorgte Alarmgeber mit integrierter 8-Jahres Batterie.
  • Unterbrechungsfreie Energieversorgung / Ansteuerung im Alarmfall.
  • E30-Verkabelung und Brandschutzgehäuse unter bestimmten Voraussetzungen nicht mehr erforderlich.
  • Einstellung der Ansteuerdauer im Batteriebetrieb einstellbar.

Loop-Technologie / Konventionelle meldetechnik

Der Mischbetrieb von Bustechnik und konventionellen Alarmgebern ist mit dem Einsatz der busfähigen EVAC-Box möglich.

  • Anbindung / Erweiterung von Bestandsanlagen
  • Wirtschaftlich optimierte und objektbezogene Alarmierungsoptionen.
  • Kompakte Anschaltbox (EVAC-Box) für die Versorgung und Ansteuerung von bis zu vier Alarmierungs- und Evakuierungsgeräten innerhalb eines Brandabschnittes.

Brandmeldeanlage und Sprachalarmierungssystem

Brandmeldeanlage und angebundene Sprachalarmierungszentrale aus einer Hand. Über eine ethernet-Verbindung kann das Sprachalarmierungssystem MOSES an die Brandmelderzentralen DC3500 SL/ML angebunden werden.

  • Normkonforme Auslösung der SAA durch die BMA inkl. der Anzeige von Störungsmeldungen.
  • Anbindung von vernetzten Anlagen (CON-Xnet an vernetzte MOSES Systeme). Meldungen sind systemweit verfügbar.
  • BMA Meldebereiche werden über das Softwaretool DPT mit den zugehörigen Texten exportiert und können über simaxCONFIG eingelesen werden. Dies reduziert den manuellen Programmieraufwand und das Risiko von Programmierfehlern.

Produkte

Akustische und Optische Alarmierung

icon

Die EN-54-3 definiert die Anforderungen, Prüfverfahren und Leistungskriterien für akustische Signalgeber.

Durch die Anforderungen der EN 54-23, an die optische Alarmierung von Personen, sind zertifizierte optische und /oder kombinierte akustisch-/optische Alarmgeber für Brandmeldeanlagen zwingend vorgeschrieben.

Akustischer signalgeber, CONUS II

Mehrtonsirene zur akustischen Alarmierung nach EN 54-3.

Mehrtonsirene CONUS II, Weiß 1)
Art.-Nr.: 33670
  • Bis zu 126 Sirenen je Loop möglich
  • Schalldruckpegel max. 98 dB/m in 1 m Entfernung
  • Integrierte und wechselbare Langzeitbatterie
  • 4 verschiedene Alarmszenarien
  • 100% unterbrechungsfreie Alarmierung gemäß MLAR
Mehrtonsirene CONUS II, Rot 1)
Art.-Nr.: 33671
  • Ansteuerdauer im Batteriebetrieb per DPT Software einstellbar.
  • Verzicht auf F30-Brandschutzgehäuse möglich
  • 4 programmierbare Lautstärkestufen
  • 41 unterschiedliche Signaltöne inkl. DIN-Ton 33404

1) Der Sockel und die Abdeckung sind nicht im Lieferumfang enthalten

Optisch-akustischer Signalgeber, CONUS II SF

Loop-gesteuerter Kombisignalgeber für die akustische/optische Alarmierung gemäß EN 54-3 und EN 54-23.

CONUS II Optisch-Akustischer signalgeber, weißes Gehäuse, Blitzfarbe weiß oder rot
Art-Nr.: 34021, 34022 | PL 3300w CONUS SFw
  • Unterbrechungsfreier MLAR-konformer Kombisignalgeber
  • Leistungsstarke 8-Jahres Batterie
  • Akustischer Signalgeber mit 41 Signaltönen, 4 einstellbaren Lautstärkestufen
  • Optischer Signalgeber mit weißer oder roter LED
CONUS II Optisch-Akustischer signalgeber, rotes Gehäuse, Blitzfarbe weiß oder rot
Art-Nr.: 34023,34024 | PL 3300w CONUS SFr
  • 3 Helligkeitsstufen
  • Blitzfrequenz 1 Hz / 0,5 Hz einstellbar
  • 4 verschiedene Alarmszenarien, wahlweise auch mit getrennter Ansteuerung von Tonsignal und LED
  • Ansteuerdauer im Batteriebetrieb per DPT Software einstellbar.

Optisch-akustischer Signalgeber, CONUS II SF mit brandmelder

Detectomat Brandmelder der Seite PL3000 können in den Alarmgebersockel eingesetzt.

Beispiel: CONUS II SF mit eingesetztem optischen Brandmelder PL3300 O.
Beispiel: CONUS II SF mit eingesetztem optischen Brandmelder PL3300 OTI.

CONUS II und CONUS II SF, Deckeneinbaurahmen

Einbaurahmen mit Anschlussklemmen für die teilversenkte Montage des Alarmgebers in z.B. abgehängten, dekorativen Zimmerdecken.

CONUS II
DECKENEINBAURAHMEN FÜR CONUS II SF (Sounder/Flasher)
CONUS II
Deckeneinbaurahmen für CONUS II SF mit BRANDMELDER Der PL3000 Serie

CONUS II SF

Zum Nachlesen – Der Flyer mit allen Leistungsmerkmalen und Informationen zum neuen Kombisignalgeber.

Anzeigen

Sprachalarmierung (ENS/SAA)

Sprachalarmierung
s

Die DIN 14675 ist die übergreifende Norm für Brandmeldeanlagen. Für Sprachalarmierungsanlage (ENS/SAA) sind hier auch die entsprechenden Projekt- und Planungsphasen definiert.

Voraussetzung für die Planung und Projektierung einer Sprachalarmierungsanlage ist eine Zertifizierung zur Fachkraft gemäß DIN 14675.

Sprachalarmierung System MOSES

Modulare und perfekt aufeinander abgestimmte Systemkomponenten für unterschiedlichste Anwendungen, individuelle Systemfunktionen und hohe Sicherheitsanforderungen. Anbindung an das Detectomat Brandmeldesystem mit Brandmelderzentrale DC3500 SL/ML.

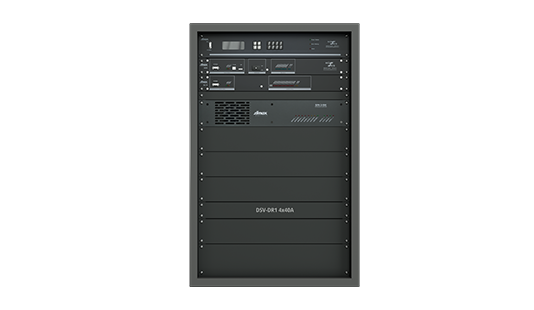

Modulares Kompaktsystem
  • Max. 96 Zonen und 960 Lautsprecherlinien je Controller
  • Audio DSP mit Echtzeitbearbeitung
  • Integrierter Sprachspeicher mit bis zu 40 Audiodateien
  • 10 Stereo Musikeingänge, steuerbar über Sprechstellen
  • Normkonforme ETH Datenschnittstelle zu kompatiblen Detectomat Brandmelderzentralen
digitale Sprechstellensysteme
  • Modulare Sprechstellen mit Display, auf 128 Tasten erweiterbar
  • Redundanter Anschluss an Controller möglich
  • Bis zu 210 frei programmierbare Tasten je Sprechstelle
  • Stereo Musikeingang je Sprechstelle
  • Feuerwehr-Einsprechstelle (FES) gemäß DIN 14664 verfügbar
  • Feedbackreduktion oder verzögerte Rufausgabe je Sprechstelle
